Соединительные муфты 110 кВ

Техническое описание продукции

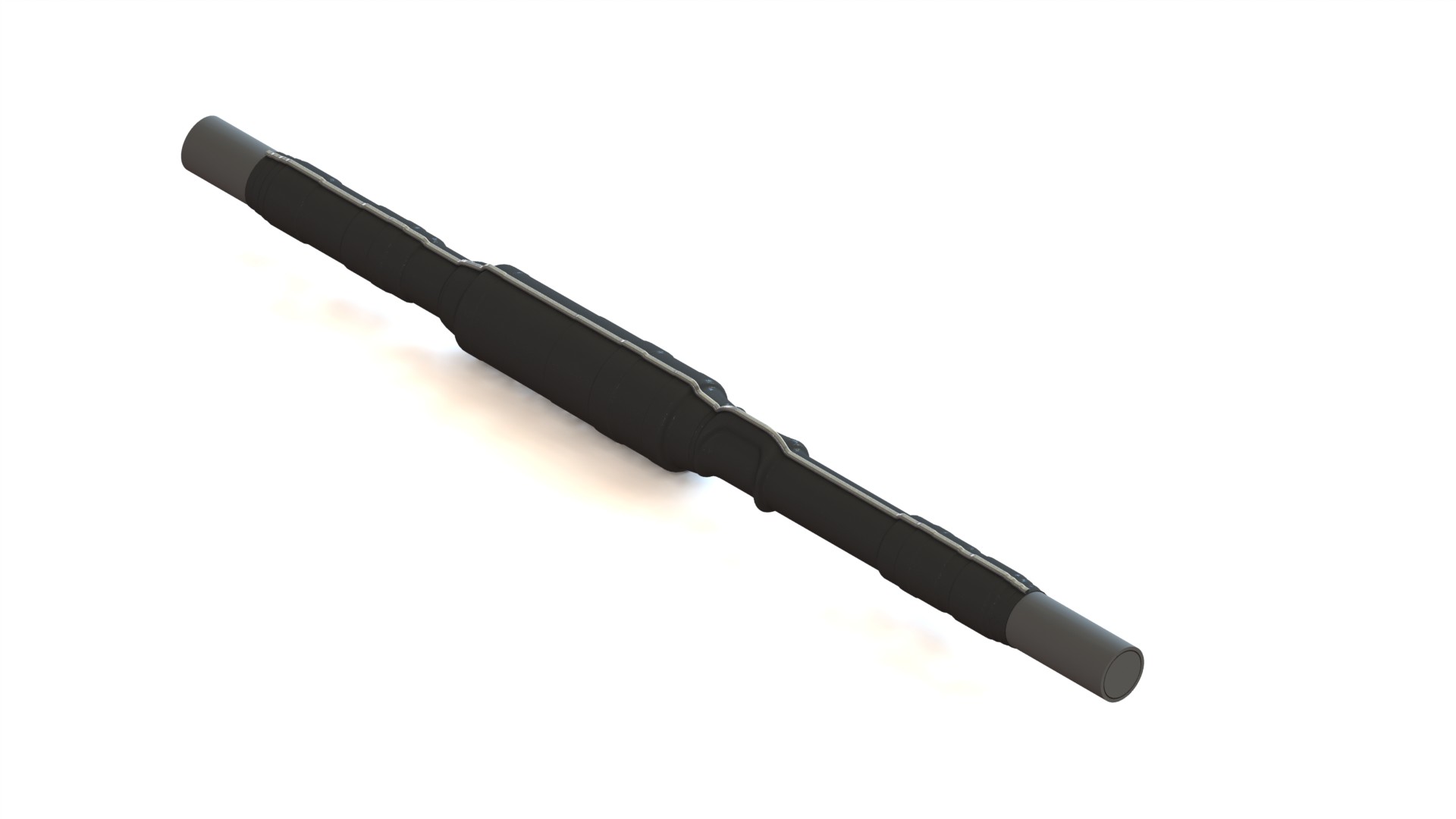

Соединительная муфта наружной установки типа МСВ 126 / 145, представляет из себя предварительно изготовленную силиконовую муфту, предназначенную для соединения двух высоковольтных кабелей с СПЭ изоляцией напряжением 64/110 кВ. Соединительная муфта типа МСВ 126 / 145 может быть изготовлена в различных конфигурациях допускающих возможность прямого соединения проволок экранов, перекрестного соединения проволок экранов различных фаз кабелей (транспозиция экранов), соединения проволок экранов с оптическими волокнами в металлических трубках.

Основные компоненты

соединитель медных или алюминиевых жил кабеля. Возможно использованиеболтовых или опрессуемых соединителей;
изолятор (силиконовый, цельнолитой, предварительно изготовленный изолятор, включающий в себя элементы для выравнивания электрического поля);
уплотняющие материалы;
специальные ленты различного назначения;
защитное наружное покрытие из термоусаживаемых труб и манжет для защиты от воды и механической защиты;
композитный кожух;
медный кожух;
композитный или медный кожух с заполнением.

Область применения

Наименование показателя	МСВ 126 /MCB 145
максимальное напряжение при нормальном режиме работы, кВ	126 / 145
диапазон сечений токопроводящих жил кабелей, мм2	185÷2000
Максимальный диаметр по оболочке кабеля, мм	115
максимально диаметр по изоляции подготовленного кабеля, мм	91

Основные технические характеристики

Требования к электрическим параметрам

Уровень испытательного напряжения:160 в течение 30 мин / 190 в течение 30 мин

Уровень частичных разрядов менее:5 пКл при 96 кВ / 5 пКл при 114 кВ

Уровень испытательного грозового импульсного напряжения: 550 кВ/650 кВ (10+/10- имульсов):

Климатическире характеристики:

Климатическое исполнение У1,2

Номинальная нагрузка по току:

Номинальный рабочий ток ограничен характеристиками кабеля

Ток короткого замыкания ограничен характеристиками кабеля

Приемо-сдаточные испытания изолятора:

Уровень испытательного напряжения:160 кВ в течение 30 мин / 190 кВ в течение 30 мин

Уровень частичных разрядов менее: 5 пКл при 96 кВ / 5 пКл при 114 кВ

Истытательное напряжение оболочки:

Напряжение переменного тока 10 кВ в течение 1 мин

Напряжение постоянного тока 20 кВ в течение 1 мин

Механические характеристики:

Приблизительная масса, кг 35

Все типовые испытания согласно требованиям МЭК 60840

Монтаж

монтаж соединительных муфт МСВ 126 / МСВ 145 должен осуществляться только специально обученными/сертифицированным персоналом;
место монтажа должно быть защищено от пыли и влаги;
температура монтажа от +10 до +40°С.
