Концевые муфты 110 кВ

Техническое описание продукции

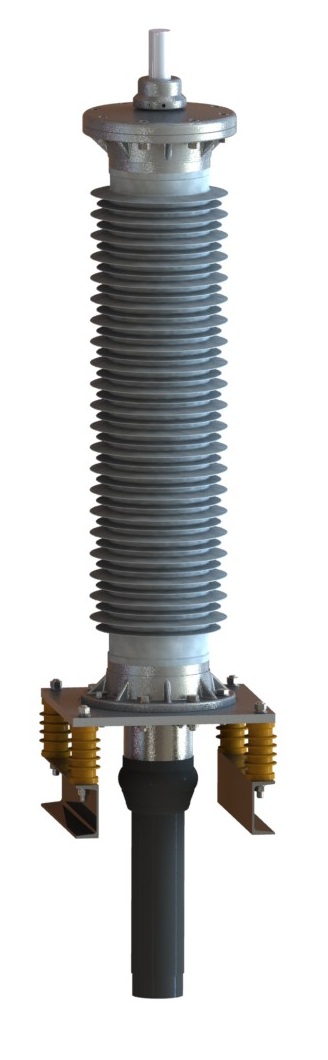

Концевая муфта МКВ 126 / 145 с композитным изолятором,  представляет собой герметичную концевую муфту, предназначенную для соединения кабельных линий с другими элементами системы электроснабжения. Концевая муфта типа МКВ 126 / 145 применяется для наружной и внутренней установки, для  кабелей с СПЭ изоляцией  напряжением 64/110 кВ с сечением токопроводящей жилы до 2000 мм².

Основные компоненты

Изолятор

• композитный изолятор из стеклопластиковой трубы с фланцами из алюминиевого сплава и юбками из силиконовой резины;
• цвет юбок: светло-серый;
• верхний и нижний фланцы, приклеенные к композитному изолятору и надежно загерметизированы.

 Концевая разделка

• отформованный и испытанный в заводских условиях силиконовый стресс-конус;
• кабельный наконечник;
• плита основания;
• патрубок с фланцем;
• опорные изоляторы;
• уплотнители и фиксирующие материалы;
• не создающая избыточного давления заливочная масса в качестве изолирующей среды;
• вывод оптоволоконных кабелей для подключения к оборудованию (опция).

Область применения

Основные технические характеристики

Требования к электрическим параметрам

Уровень испытательного напряжения: 160 кВ в течение 30 мин / 190 кВ в течение 30 мин

Уровень частичных разрядов менее: 5 пКл при 96 кВ / 5 пКл при 114 кВ

Уровень испытательного грозового импульсного напряжения
(10+/10- импульсов) : 550 кВ / 650 кВ

Климатические характеристики:

Климатическое исполнение:  У1,2

Минимальная гарантированная длина пути утечки, мм: 3670

Уровень загрязнения в соответствии с МЭК 60815 : III(IV)

Номинальная нагрузка по току

Номинальный рабочий ток: ограничен спецификацией кабеля

Ток короткого замыкания:  ограничен спецификацией кабеля

Приёмо-сдаточные испытания стресс-конуса:

Уровень испытательного напряжения: 160 кВ в течение 30 мин/190 кВ в течение 30 мин

Уровень частичных разрядов менее: 5 пКл при 96 кВ/5 пКл при 114 кВ

Выдерживаемые напряжения опорного изолятора, кВ

Напряжение переменного тока:      10 кВ

Напряжение постоянного тока:       20 кВ

Механические характеристики:

Отклонение от вертикали максимум:  30°(45°)

Приблизительная масса, кг :  115

Максимальная силовая нагрузка на верхний соединитель, кН:  3,5

Все типовые испытания проводятся согласно требованиям: МЭК 60840

Монтаж

• монтаж концевых муфт должен осуществляться только обученным/сертифицированным персоналом;
• место монтажа должно быть защищено от пыли и влаги;
• температура монтажа от +10 до +40°С.
