Концевые муфты 220 кВ

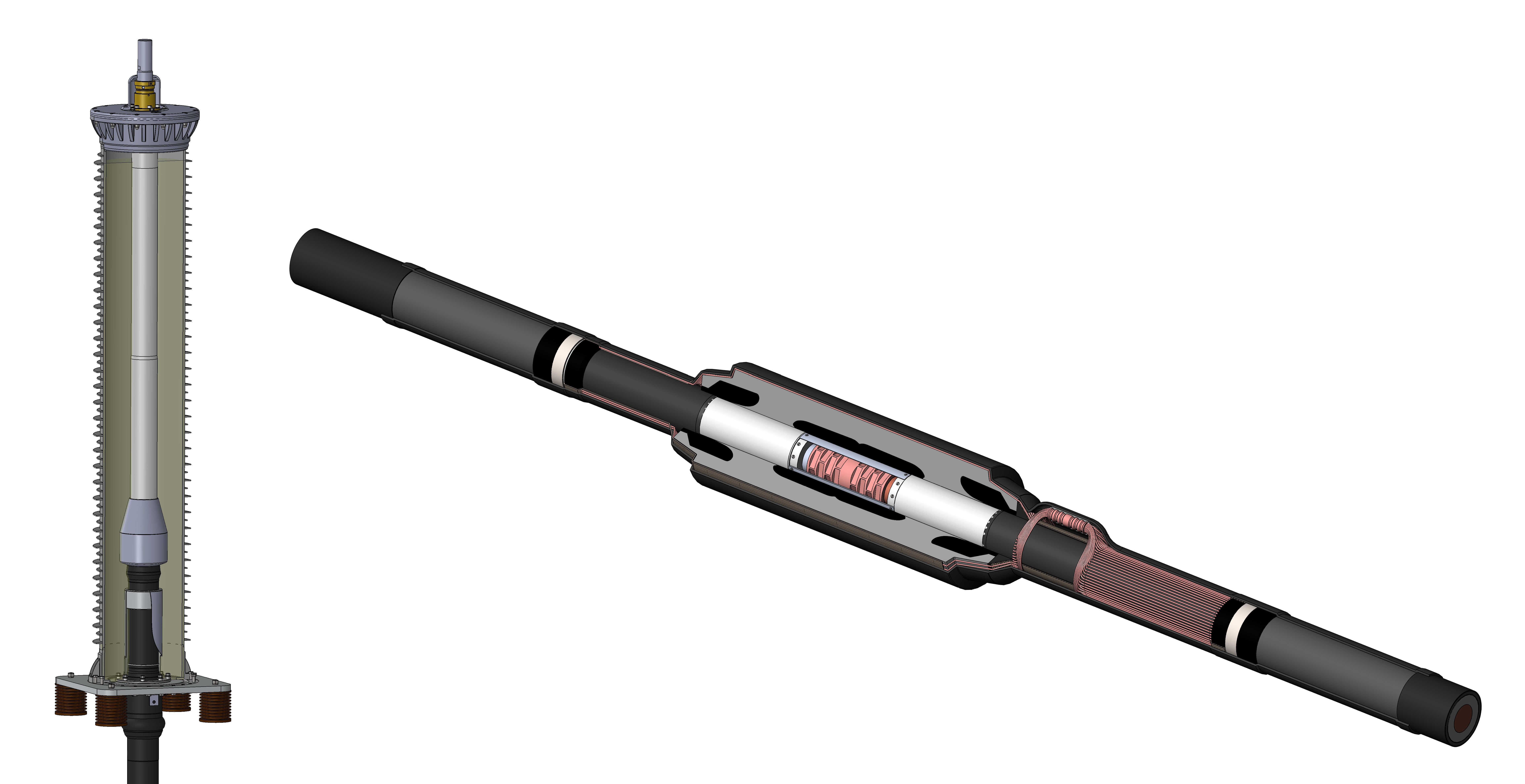

Концевая муфта МКВ 252 с композитным изолятором, представляет собой герметичную концевую муфту, предназначенную для соединения кабельных линий с другими элементами системы электроснабжения. Концевая муфта типа МКВ 252 применяется для наружной и внутренней установки, для кабелей с СПЭ изоляцией напряжением 127/220 кВ с сечением токопроводящей жилы до 2500 мм². Концевая муфта МКВ 252 может быть изготовлена в различных конфигурациях, допускающих в том числе вывод оптического волокна из экрана кабеля для подключения к оборудованию для термомониторинга.

Основные компоненты

Изолятор

композитный изолятор из стеклопластиковой трубы с фланцами из алюминиевого сплава и юбками из силиконовой резины;
цвет юбок: светло-серый;
верхний и нижний фланцы, приклеенные к композитному изолятору и надежно загерметизированы.

Концевая разделка

отформованный и испытанный в заводских условиях силиконовый стресс-конус;
кабельный наконечник;
плита основания;
патрубок с фланцем;
опорные изоляторы;
уплотнители и фиксирующие материалы;
не создающая избыточного давления заливочная масса в качестве изолирующей среды;
вывод оптоволоконных кабелей для подключения к оборудованию (опция).

Область применения

Наименование показателя	МКВ 252
Максимальное напряжение при нормальном режиме работы, кВ	252
Сечение токопроводящих жил кабелей, мм²	400÷2500
Максимальный диаметр по оболочке кабеля, мм	126
Максимальный диаметр по изоляции подготовленного кабеля, мм	108

Основные технические характеристики

Наименование показателя	MKB 252
Требования к электрическим параметрам:
Уровень испытательного напряжения	318 кВ в течение 30 минут
Уровень испытательного грозового импульсного напряжения (10+/10- импульсов)	1050 кВ
Уровень частичных разрядов	менее 5 пКл при 190 кВ
Климатические характеристики:
Климатическое исполнение	У1,2
Минимальная гарантированная длина пути утечки, мм	6190, 7636, 8058, 8903, 9959, 10382
Уровень загрязнения в соответствии с ГОСТ 9920-89/МЭК 60815 для минимальной длины пути утечки	II,III, IV
Номинальный рабочий ток	ограничен спецификацией кабеля
Ток короткого замыкания	ограничен спецификацией кабеля
Приёмо-сдаточные испытания стресс-конуса:
Уровень испытательного напряжения	318 кВ в течение 30 мин
Уровень частичных разрядов	менее 5 пКл при 190 кВ
Выдерживаемые напряжения опорного изолятора, кВ:
напряжение переменного тока	10
напряжение постоянного тока	20
Механические характеристики:
приблизительная масса, кг	400
максимальная силовая нагрузка на верхний соединитель, кН	5 (горизонтальная)
