Концевые муфты (Pfisterer)



ESS (с силионовым изол-ом)/ESP (с фарфоровым изол-ом) 123-245

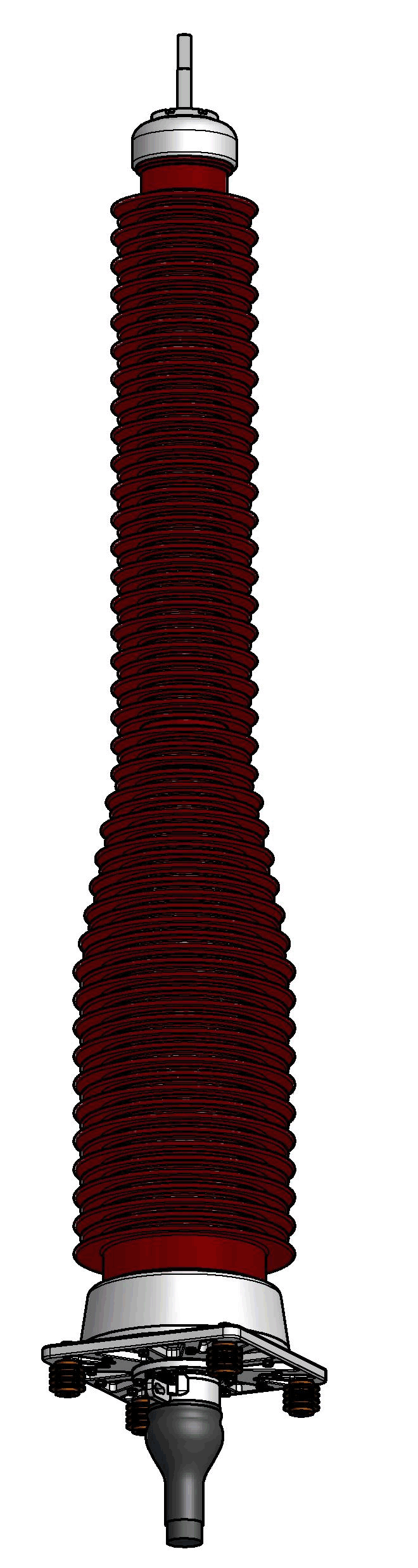

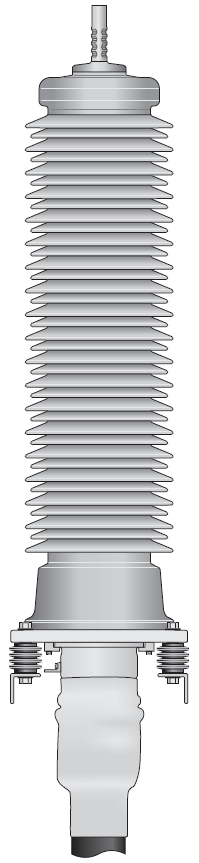

         ESS                                  ESP

Описание продукции

Концевая муфта наружной установки с силиконовым и фарфоровым  изолятором. Обширная программа изготовления концевых разделок этого типа охватывает все сферы применения. Силикон в качестве изоляционного материала делает их особенно подходящими для использования на открытом воздухе, кроме того, имеются специальные исполнения для использования внутри помещений. Опорные варианты могут поставляться с залитым маслом или в сухом состоянии. Программа по желанию заказчика дополняется обычными компонентами с фарфоровой изоляцией.

Электрические характеристики

ESS 123

ESS 245

ESP 123 ESP 245
номинальное сетевое напряжение 110-115 кВ 220-230 кВ   110-115 кВ 220-230 кВ
максимальное сетевое напряжение 123 кВ 245 кВ 123 кВ 245 кВ
макс. напряжение относительно земли 73 кВ 146 кВ 73 кВ 146 кВ
 стандарт соответствия МЭК 60840:2004 МЭК 62067:2001 МЭК 60840:2004 МЭК 62067:2001
уровень загрязнения по МЭК 60815 31 кВ/мм 31 кВ/мм  31 кВ/мм 38 кВ/мм
минимальная гарантированная длина пути утечки 3890 мм 8608 мм 3813 мм 10230 мм
