145 кВ 245 кВ
OTC 145/245
Описание продукции

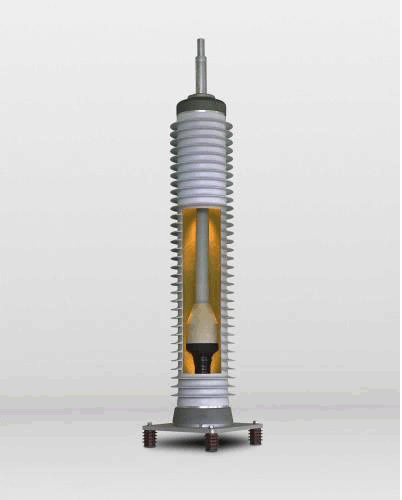

Эта герметичная концевая муфта разработана для экструдированного высоковольтного кабеля при его наружном монтаже.
Электрические характеристики
максимальное сетевое напряжение | 145 кВ/245кВ |
диапазон поперечного сечения жилы кабеля | 240 - 2000 мм² 400 - 2500 мм² |
сечение алюминиевой сплошной жилы | 240 - 1200 мм² 400 - 1200 мм² |
сечение алюминиевой скрученной жилы или Milliken | 400 - 2000 мм² 400 - 2500 мм² |
сечение медной скрученной или Milliken | 400 - 2000 мм² 400 - 2500 мм² |
максимальный диаметр кабельной изоляции (подготовленной) | 101 мм/110 мм |
Длина пути утечки
минимальный гарантированный пробивной промежуток | 1560 мм/2150 мм |
минимальная гарантированная длина пути тока утечки | 3775 мм/5240 мм |
OTC -145 -X/245 - X
Описание продукции
Х - с увеличенной длиной пути утечки по изолятору.
Эта герметичная концевая муфта разработана для экструдированного высоковольтного кабеля при его наружном монтаже в условиях очень значительного загрязнения окружающей среды.
Электрические характеристики
максимальное сетевое напряжение | 145 кВ/245кВ |
диапазон поперечного сечения жилы кабеля | 240 - 2000 мм² 400 - 2500 мм² |
сечение алюминиевой сплошной жилы |
240 - 1200 мм² 400-1200 мм² |
сечение алюминиевой скрученной жилы или Milliken | 240 - 2000 мм² 400 - 2500 мм² |
сечение медной скрученной жилы или Milliken | 240 - 2000 мм² 400 - 2500 мм² |
максимальный диаметр кабельной изоляции (подготовленной) | 101 мм/110 мм |
Длина пути утечки
минимальный гарантированный пробивной промежуток | 1600 мм/2360 мм |
минимальная гарантированная длина пути тока утечки | 5545 мм/8235 мм |
