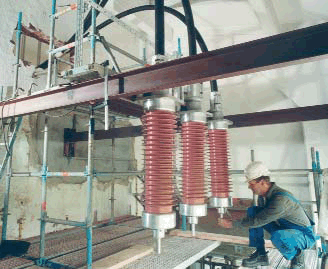

Концевая муфта наружной установки EHFVC до 170кВ
Одним из основных элементов гарнитуры является изолятор, изготовленный из усиленной стеклопластиковой трубы, соединенной с юбками изолятора, изготовленными из высококачественной электротехнической силиконовой резины, монолитной отливки. В нижней части изолятора расположен специальный выравнивающий стресс-конус для управления магнитным полем, также выполненный из электротехнического силикона, одетый на направляющую трубу, внутри залитую проводящей силиконовой резиной. Изолятор заполнен синтетической изолирующей жидкостью. Конструкция жестко закреплена на металлическом основании за счет специальных опорных изоляторов из литьевой смолы обеспечивающих изоляцию от основной конструкции. Изолятор может дополнительно оснащаться разрядником с искровым рогом и развязкой оптоволоконного кабеля. Общий вес конструкции более чем вполовину меньше, в сравнении с концевыми муфтами с обычным фарфоровым изолятором. Гарнитуры EHFVC отвечают всем требованиям тест испытаний в соответствии с DIN VDE 0276-632.
Технические характеристики
Наименование -тип |
EHFVC-123 |
EHFVC-145 |
EHFVC-170 |
максимальное рабочее напряжение,кВ |
123 |
145 |
170 |
импульсное напряжение, мм |
550 |
650 |
750 |
диаметр кабеля по изоляции,мм |
45-100 |
45-100 |
45-100 |
площадь поперечного сечения,мм² | 150-2500 |
150-2500 |
150-2500 |
количество юбок изолятора, шт | 28 |
34 |
41 |
длина пути утечки, см | 316 |
382 |
462 |
высота,мм | 1708 |
1978 |
2293 |
диаметр, мм | 294 |
294 |
294 |
вес, приблизительно,кг | 90 |
95 |
105 |
Наименование -тип |
EHFVC-245 |
максимальное рабочее напряжение,кВ |
245 |
импульсное напряжение,мм |
1050 |
диаметр кабеля по изоляции,мм |
60-121 |
площадь поперечного сечения,мм² | 400-2500 |
количество юбок изолятора,шт | 40 |
длина пути утечки, см | 623 |
высота,мм | 2540 |
диаметр,мм | 526 |
вес, приблизительно,кг | 470 |
EHFVCS 362-500
Концевая муфта EHFVCS наружной установки на напряжение до 500 кВ. Концевая кабельная муфта наружной установки EHFVCS с комбинированным изолятором опорного типа. Компактный соединительный штекер интегрирован в нижнюю часть конструкции выполняющий роль элемента управления высоковольтным магнитным полем. Контактная фиксация конуса штекера достигается благодаря использованию специальной технологии пружинного механизма. Внешний изолятор концевой муфты заправлен высококачественным изолирующим газовым диэлектриком. Конструкция жестко закреплена на металлическом основании за счет специальных опорных изоляторов из литьевой смолы обеспечивающих изоляцию от основной конструкции Возможно дополнительное оснащение развязкой оптоволоконного кабеля. Длина пути утечки тока подбирается для каждого конкретного заказа. Гарнитуры EHFVCS отвечают всем требованиям тест испытаний в соответствии с IEC 62067.
Наименование -тип | EHFVCS-362 |
EHFVCS-420 |
EHFVCS-500 |
максимальное рабочее напряжение,кВ |
362 | 420 | 550 |
импульсное напряжение,мм |
1175/950 | 1425/1050 | 1550/1175 |
диаметр кабеля по изоляции,мм |
90-130 | 90-130 | 90-130 |
площадь поперечного сечения,мм² | 630-2500 |
630-2500 |
800-2500 |
количество юбок изолятора,шт | 63 | 75 | 96 |
высота,мм | 3654 | 4230 | 5238 |
диаметр,мм | 708 | 708 | 708 |
вес, приблизительно,кг | 600 | 650 |
800 |
